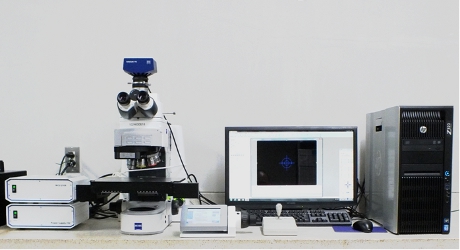

金属顕微鏡（組織解析機能付き）
- 倍率：x12.5,x25,x50,x100,x200,x500,x1000（電動切替）
〇※各倍率の視野範囲はこちら
- ステージ：150×85mm電動ステージ（XYZ軸すべて電動）
- 観察：明視野，暗視野，C-DIC
- カメラ：ペルチェ冷却式CCD，1300万画素
- 機能：
撮影条件保存（光量，開口・視野絞り，レンズ等）
オートフォーカス，自動結合，全焦点画像
膜厚測定（Layer Thickness Measurement)
非金属介在物測定（NMI:Non-Metallic-Inclusions)
(ISO4967,EN10247,ASTM E 45等)
結晶粒径測定(Grains) (ISO643 , ASTM E 112-96等）
鋳鉄解析（Graphite) (ISO945 , SAE J 1887 等)
多相分離（Multiphase)等
- メーカー・型式
- カールツァイス社 Axio Imager. Z2m
- 用途
- 金属組織の撮影や解析が行える顕微鏡です。ISOやENなどの国際規格に合わせた結晶粒径測定，鋳鉄解析，非鉄介在物測定が行えます。
- 設置場所
-
本所（茨城町）
- 設備区分
-
物性試験・薄膜作成等機器
- 試験区分
-
金属試験
- 利用目的
-
表面・内部を観察したい
- 導入年度
- 平成25年度
- 備考
- 平成24年度経産省補正予算事業「地域新産業創出基盤強化事業(関東地域)」
依頼試験・設備使用時の料金について
利用方法 |
区分 |
単位 |
金額（円） |
|---|---|---|---|
依頼試験 |
金属組織試験 金属顕微鏡によるもの |
1試験・1箇所(写真1枚付) |
1,980 |
依頼試験 |
金属組織試験 金属顕微鏡による解析 |
1解析 |
1,430 |
設備使用 |
金属顕微鏡（組織解析機能付） |
1時間 |
1,540 |
問合せ先
IT・マテリアルグループ（機械系）
〒311-3195 茨城県東茨城郡茨城町長岡3781-1
TEL：029-293-7482 FAX：029-293-8029
