EMS試験システム
放射無線周波電磁界イミュニティ試験
| 周波数 | 試験レベル |
| 80MHz～6GHz | 10V/m |

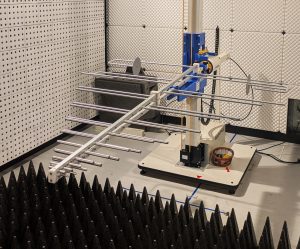

- 試験場所：6面簡易電波暗室
- 寸法：(W)4m×(L)7.8m×(H)3.65m、入口扉寸法：(W)1.2m×(H)2.0ｍ
- ターンテーブル 耐荷重：300kg以下 寸法：φ1,500mm
- 試験体用テーブル（発泡スチロール製） 耐荷重：50kg 寸法：(W)1.5m×(L)1.0m×(H)0.8m
- 参考規格：IEC61000-4-3
伝導イミュニティ試験
| 周波数 | 試験レベル |
| 150kHz～80MHz | 10Vemf |
- 試験場所：シールドルーム
- 寸法：(W)5.9m×(L)8.9m×(H)2.25m
- 電源容量：最大4kVA（コンセント単相、最大電圧220V、最大電流10A）
- 参考規格：IEC61000-4-6

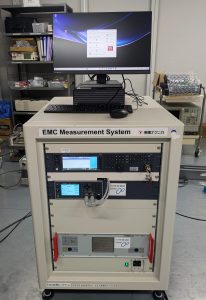

- メーカー・型式
- KEYSIGHT・N5171B
AMETEK・CBA1G-300D 他
- 用途
- 放射・伝導電磁界に対するイミュニティ試験
- 設置場所
-
本所（茨城町）
- 設備区分
-
新規導入機器
電気試験機器
- 試験区分
-
電気試験
- 利用目的
-
製品の電気的特性を調べたい
- 導入年度
- 令和６年度
- 備考
- 公益財団法人JKA機械振興補助事業
※この事業は競輪の補助を受けて実施した事業です。
依頼試験・設備使用時の料金について
利用方法 |
区分 |
単位 |
金額（円） |
|---|---|---|---|
依頼試験 |
電気試験／RFイミュニティ試験 |
1件・1時間 |
11,000 |
設備使用 |
電気試験機器／RFイミュニティ機器 |
1時間 |
8,580 |
問合せ先
IT・マテリアルグループ（電気系）
〒311-3195 茨城県東茨城郡茨城町長岡3781-1
TEL：029-293-8575 FAX：029-293-8029
